Induktionsspulen sind grundlegende Komponenten in der Leistungselektronik und spielen eine entscheidende Rolle bei der Energiespeicherung, Spannungsregelung, Geräuschfilterung und Energieumwandlung. Ihre Fähigkeit, Energie in einem Magnetfeld zu speichern und Änderungen im Stromfluss entgegenzuwirken, macht sie in einer Vielzahl von Anwendungen der Leistungselektronik unverzichtbar. Dieser Artikel untersucht, wie Induktionsspulen in Stromversorgungs-Schaltungen, DC-DC-Wandlern, Spannungsreglern und anderen wichtigen Systemen der Leistungselektronik eingesetzt werden, wobei ihre Funktionalität, Auswahlkriterien und Auswirkungen auf die Schaltungsleistung hervorgehoben werden.

Die Funktion von Induktivitäten in der Leistungselektronik

Induktivitäten in der Leistungselektronik fungieren hauptsächlich als Energiespeicherelemente, Transientenunterdrücker und EMI-Filter (elektromagnetische Störungen). Der Induktivitätswert bestimmt, wie sie auf Änderungen im Strom reagieren, was für Schaltungen, die eine stabile Spannungs- und Stromregelung erfordern, von entscheidender Bedeutung ist. Induktivitäten speichern Energie in ihrem Magnetfeld, wenn Strom durch sie fließt, was eine effiziente Energieumwandlung in Schaltkreisen ermöglicht. Sie blockieren auch hochfrequente Störungen und glätten Spannungsfluktuationen in Stromversorgungen, wodurch sie als effektive Filter fungieren. Darüber hinaus regulieren Induktivitäten den Strom, indem sie die Änderungsrate begrenzen und so eine stabile Energieversorgung in geregelten Schaltungen gewährleisten.

Induktivitäten in Stromversorgungs-Schaltungen

Stromversorgungs-Schaltungen sind stark auf Induktivitäten angewiesen, um die Spannung zu stabilisieren und Störungen zu reduzieren. Die häufigsten Arten von Stromversorgungen, in denen Induktivitäten verwendet werden, sind Schaltnetzteile und lineare Stromversorgungen.

• Schaltnetzteile nutzen Induktivitäten, um elektrische Energie effizient umzuwandeln, indem sie die Eingangsspannung mit hohen Frequenzen schalten. Die Induktivität speichert Energie, wenn der Schalter eingeschaltet ist, und gibt sie ab, wenn der Schalter ausgeschaltet ist, wodurch eine konstante Ausgangsspannung aufrechterhalten wird. Anwendungen von SMPS umfassen AC-DC-Netzteile für Unterhaltungselektronik, hocheffiziente Stromversorgungen in Industrieanlagen und Stromversorgungssysteme in Rechenzentren, wo Energieeffizienz von entscheidender Bedeutung ist.
• Obwohl sie weniger effizient sind als Schaltnetzteile, verwenden lineare Stromversorgungen Induktivitäten in ihrer Ausgangsfilterstufe, um Welligkeiten zu glätten und eine stabile Gleichspannung bereitzustellen. Diese werden häufig in Anwendungen eingesetzt, bei denen niedrige Geräuschpegel und Präzision wichtiger sind als die Effizienz, wie beispielsweise in Laborstromversorgungen, Audioverstärkerschaltungen und medizinischen Stromversorgungssystemen.

Induktivitäten in DC-DC-Wandlern

DC-DC-Wandler finden in der modernen Elektronik breite Anwendung, um Spannungsniveaus effizient zu erhöhen oder zu verringern. Induktivitäten sind ein zentrales Element dieser Wandler und gewährleisten einen reibungslosen Energieübertrag sowie eine stabile Spannungsabgabe.

• Buck-Wandler (Abwärtswandler) – Ein Buck-Wandler senkt die Eingangsspannung und bleibt dabei effizient. Die Induktivität speichert Energie, wenn der Schalter geschlossen ist, gibt Energie an die Last ab, wenn der Schalter geöffnet ist, und trägt dazu bei, einen kontinuierlichen Stromfluss aufrechtzuerhalten, wodurch die Spannungsschwankungen verringert werden. Zu den Hauptanwendungen gehören batteriebetriebene Geräte wie Laptops und Smartphones, die Regelung von Fahrzeugstromversorgung sowie industrielle Automatisierungssysteme.
• Boost-Wandler (Aufwärtswandler) – Ein Boost-Wandler erhöht die Eingangsspannung. Die Induktivität spielt eine entscheidende Rolle, indem sie Energie speichert, wenn der Schalter geschlossen ist, und diese Energie in den Stromkreis abgibt, wenn der Schalter geöffnet ist, wodurch die Spannung angehoben wird. Zu den gängigen Anwendungen zählen LED-Treiber, Solarsysteme und Antriebssysteme für Elektrofahrzeuge.
• Buck-Boost-Wandler – Buck-Boost-Wandler ermöglichen es, dass die Ausgangsspannung entweder höher oder niedriger als die Eingangsspannung ist. Induktivitäten ermöglichen einen effizienten Energieübertrag, indem sie bidirektionalen Stromfluss handhaben. Zu den typischen Anwendungen gehören batteriebetriebene Geräte mit schwankender Eingangsspannung, Systeme zur Speicherung erneuerbarer Energien und die Stabilisierung der Spannung in Fahrzeugen.

Induktivitäten in Spannungsreglern

Spannungsregler sorgen für eine konstante Spannungsabgabe, unabhängig von Schwankungen der Eingangsspannung, wobei Induktivitäten eine entscheidende Rolle sowohl in linearen als auch in schaltenden Reglern spielen. Schaltende Spannungsregler, wie beispielsweise synchrone Buck-Regler, nutzen Induktivitäten für eine effiziente Spannungsumwandlung mit minimaler Wärmeentwicklung, was sie ideal für die Stromversorgung von Mikroprozessoren, Hochleistungscomputersystemen und Telekommunikationsinfrastrukturen macht. Obwohl weniger verbreitet, finden Induktivitäten auch in linearen Regelschaltungen Anwendung, um zusätzliche Filterung und Rauschunterdrückung zu gewährleisten, was Anwendungen wie präzise Messinstrumente, rauscharmen medizinischen Elektronikgeräten und hochwertiger Audioverarbeitung zugutekommt.

Induktivitäten in der Leistungsfaktorkorrektur

Die Leistungsfaktorkorrektur ist entscheidend für die Verbesserung der Energieeffizienz in mit Wechselstrom betriebenen Systemen, wobei Induktivitäten eine wesentliche Rolle in PFC-Schaltungen spielen, indem sie den reaktiven Energieverbrauch reduzieren, die Qualität der Spannungswellenform verbessern und die Einhaltung internationaler Standards für die Stromqualität sicherstellen. Diese Vorteile machen Induktivitäten unverzichtbar in Anwendungen wie industriellen Motorantrieben, hocheffizienten Beleuchtungssystemen und der Energieverwaltung in Rechenzentren. Darüber hinaus erzeugt das Hochfrequenzschalten in der Leistungselektronik elektromagnetische Störungen, die die Leistung von Schaltungen beeinträchtigen können. Induktivitäten werden in EMV-Filtern eingesetzt, um hochfrequente Störungen zu blockieren, während Gleichstrom- und niederfrequente Wechselstromsignale passieren können, um geleitete und abgestrahlte Emissionen zu reduzieren und die Einhaltung von EMV-Vorschriften sicherzustellen. Dies macht sie unverzichtbar in Anwendungen wie Unterhaltungselektronik (Laptops, Fernseher), medizinischen Geräten und Stromverteilungsnetzen.

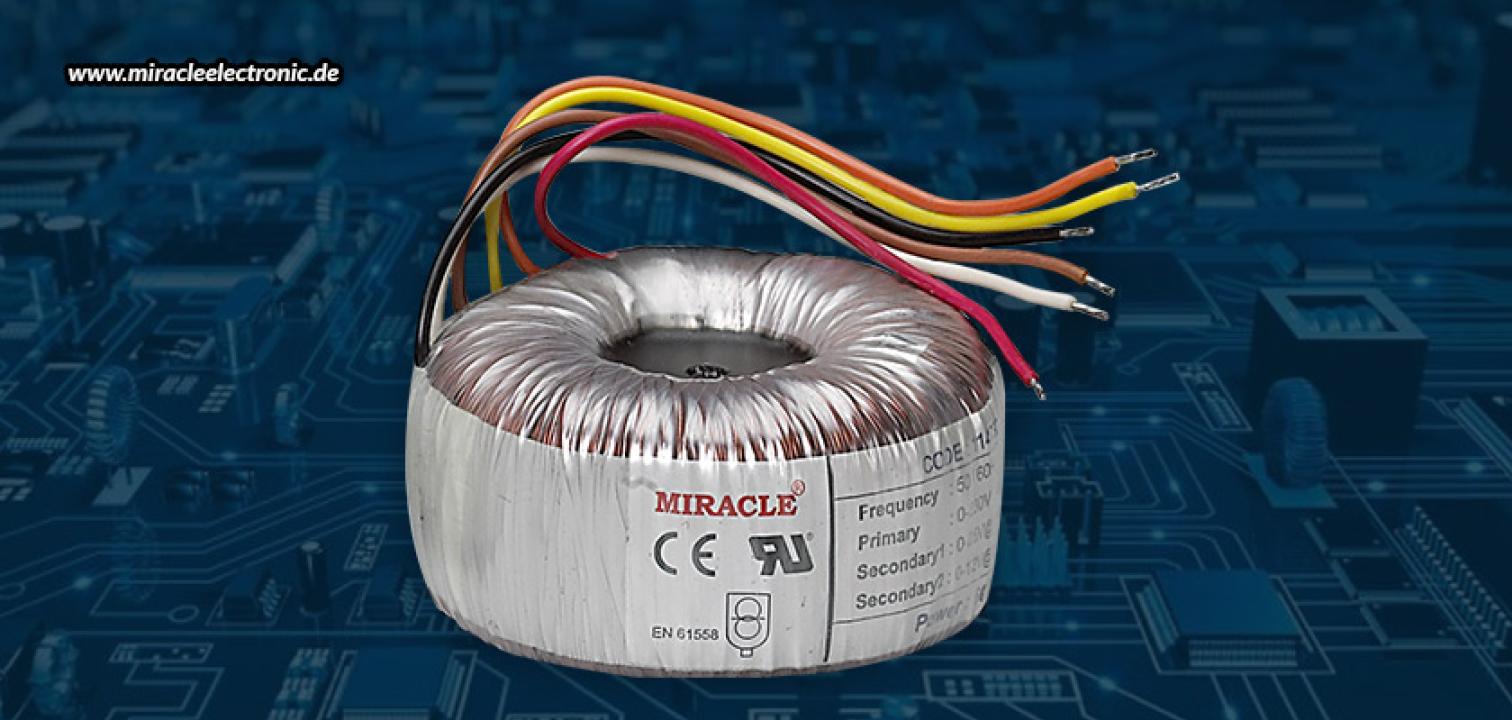

Induktionsspulen sind in der Leistungselektronik unverzichtbar, da sie eine effiziente Energiespeicherung, Spannungsregelung und Geräuschfilterung in unterschiedlichen Anwendungen ermöglichen. Von Stromversorgungen und DC-DC-Wandlern bis hin zu Spannungsreglern und EMI-Filtern spielen Induktoren eine entscheidende Rolle bei der Gewährleistung von Stabilität, Effizienz und Zuverlässigkeit in modernen elektronischen Systemen. Mit dem technologischen Fortschritt wächst die Nachfrage nach leistungsstarken Induktoren, was Innovationen vorantreibt, die die Energieeffizienz und Miniaturisierung verbessern. Für Branchen, die hochwertige Induktoren benötigen, ist die Wahl eines renommierten Herstellers entscheidend, um Leistung und Zuverlässigkeit in der Leistungselektronik sicherzustellen. Miracle Electronics ist ein bekannter und renommierter Induktorspulen Hersteller, der präzisionsgefertigte Induktoren anbietet, die auf hohe Effizienz und Haltbarkeit ausgelegt sind. Ihre Expertise in maßgeschneiderten Induktorlösungen gewährleistet optimale Leistung in verschiedenen Branchen, von der Automobilindustrie bis zur Telekommunikation.
